設定

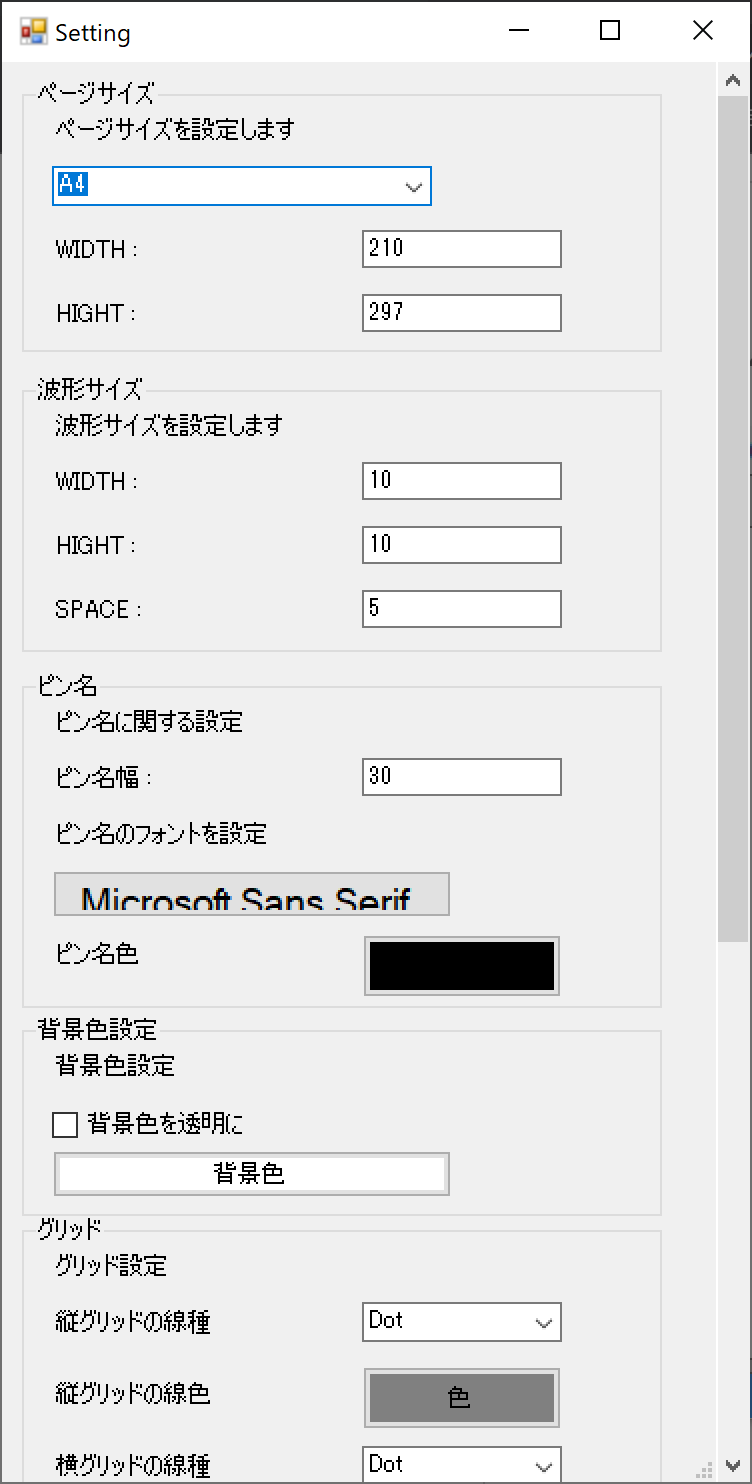

メニュー→[ファイル]→[設定]をクリックします。

ページサイズ

ページサイズを設定します

波形サイズ

WIDTH波形の幅を設定します
HEIGHT波形の高さを設定します
SPACE波形と波形の間の高さを設定します

ピン名

ピン名幅ピン名表示幅を設定します
ピン名のフォント設定ピン名のフォントを設定します
ピン名色ピン名の表示色を設定します

背景色設定

背景色を透明に背景色を透明にします。
画像フォーマットをpngファイルに設定すると背景色が透明となります
背景色背景色を設定します。

グリッド

縦グリッドの線種縦グリッドの線種を設定します。
縦グリッドの線色縦グリッドの線色を設定します。
横グリッドの線種横グリッドの線種を設定します。
横グリッドの線色横グリッドの線色を設定します。

その他

BUS行の最初を閉じる処理

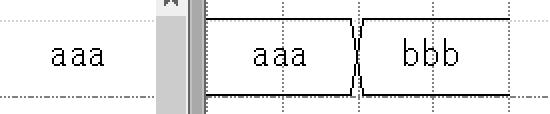

[BUS行の最初を閉じる処理]チェックボックスをチェックしない
BUSの先頭を閉じない処理で表示します。

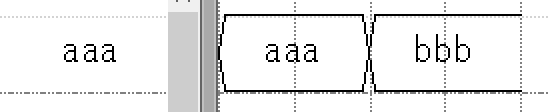

[BUS行の最初を閉じる処理]チェックボックスをチェックする
BUSの先頭を閉じる処理で表示します。

BUS行の最後を閉じる処理

[BUS行の最後を閉じる処理]チェックボックスをチェックしない
BUSの最後を閉じない処理で表示します。
[BUS行の最後を閉じる処理]チェックボックスをチェックする
BUSの最後を閉じる処理で表示します。

行の最初は遅延処理をする

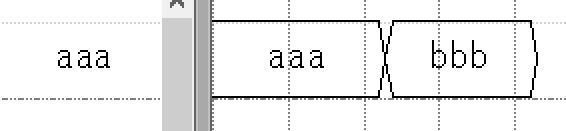

[行の最初は遅延処理をする]チェックボックスをチェックしない
スタート地点を遅延処理しない処理で表示します。
左図は、遅延30%設定した場合です。

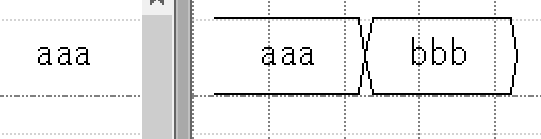

[行の最初は遅延処理をする]チェックボックスをチェックする
スタート地点を遅延処理する処理で表示します。
左図は、遅延30%設定した場合です。

空データを表示

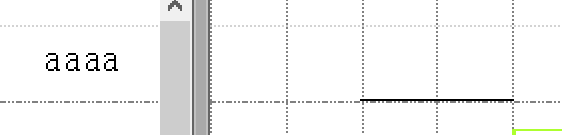

[空データを表示]チェックボックスをチェックしない
空データを表示しません

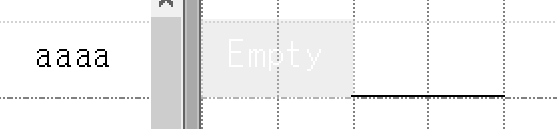

[空データを表示]チェックボックスをチェックする
空データを表示します

言語

設定なし
日本語
英語

設定初期化

設定を初期化します。
